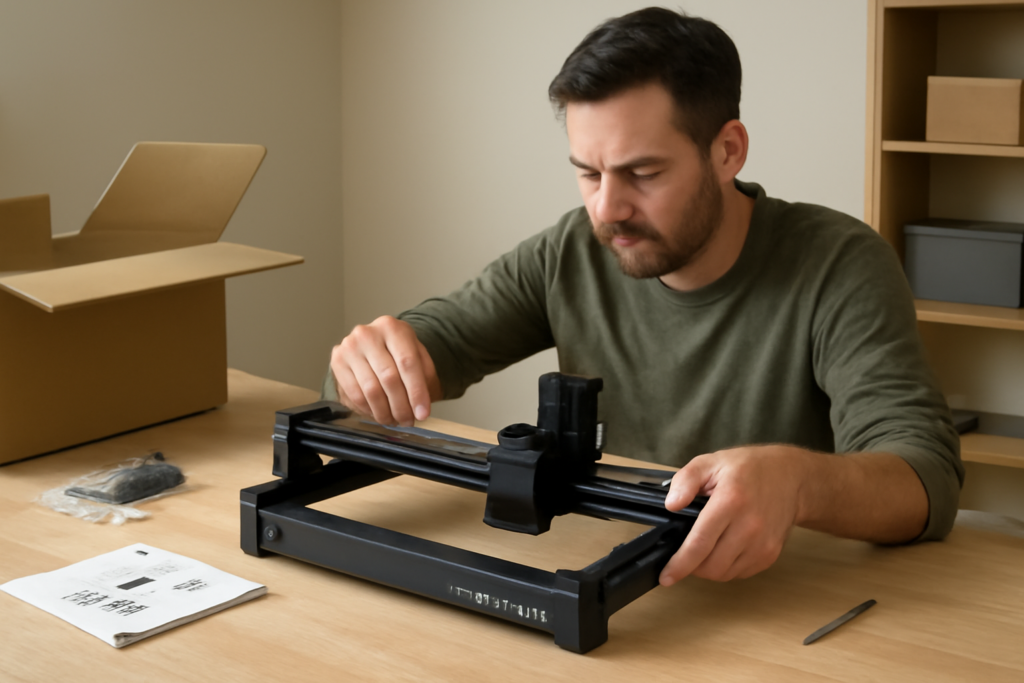

Собрать лазерный гравер xTool D1 Pro самостоятельно — задача, посильная даже новичку. Ключ к успеху — внимательное следование инструкции и аккуратность на каждом этапе. Данное руководство проведет вас через весь процесс: от распаковки коробки до первого тестового запуска, с особым вниманием к критически важным шагам, которые часто упускают из виду.
Подготовка к сборке: что проверить перед началом
Перед тем как приступить к сборке, создайте правильные условия и проверьте комплектацию.
Организация рабочего пространства и безопасность
Выберите просторный, хорошо освещенный и ровный стол. Извлеките все детали из упаковки, разложите их по группам. Обязательно наденьте защитные очки из комплекта перед любыми манипуляциями с лазерным модулем.
Проверка комплектующих
Сверьте содержимое коробки со списком в руководстве пользователя. Стандартный комплект включает:
- Алюминиевые профили и боковые пластины для сборки рамы.
- Лазерный модуль (5W, 10W, 20W в зависимости от модели).
- Блок управления (материнская плата).
- Набор кабелей (питание, двигатели, лазер, концевики).
- Комплект крепежа (винты, гайки, шайбы).
- Инструменты (шестигранные ключи).
- Защитные очки и материалы для теста.
Отсутствие любой детали может остановить сборку.
Пошаговая инструкция по сборке xTool D1 Pro
Следуйте шагам последовательно. Не затягивайте все винты сразу — сначала соберите конструкцию «наживую».
Шаг 1: Сборка основания (X-оси)
Соедините две боковые алюминиевые пластины с продольными профилями при помощи прилагающихся винтов. Следите, чтобы детали плотно прилегали друг к другу под прямым углом. На этом этапе не требуется максимальная затяжка.
Шаг 2: Установка валов и ременного привода
Аккуратно вставьте стальные валы в подшипники на боковых пластинах. Затем установите шаговые двигатели и натяните зубчатые ремни. Правильное натяжение ремня критически важно: он не должен провисать, но и не должен быть перетянут как струна. При легком нажатии пальцем должен быть небольшой прогиб.
Шаг 3: Монтаж каретки и Y-оси
Соберите каретку, на которой будет крепиться лазерная головка. Установите ее на валы X-оси. Затем присоедините поперечную балку (Y-ось) с собственным двигателем и ремнем к каретке. Движение по обеим осям должно быть плавным, без заеданий.
Шаг 4: Подключение электроники
Закрепите блок управления на раме. Подключите кабели шаговых двигателей (X, Y), лазерного модуля и концевых выключателей к соответствующим разъемам на плате. Разъемы имеют ключи, поэтому перепутать их сложно, но сверьтесь со схемой в инструкции. Важно аккуратно проложить кабели в гофротрубках, чтобы они не мешали движению.
Шаг 5: Установка лазерного модуля
Надежно закрепите лазерный модуль на каретке. Подключите к нему силовой и управляющий кабели. Не смотрите на включенный лазерный диод и не направляйте его на отражающие поверхности.
Первоначальная настройка и калибровка
Собранный станок нуждается в калибровке. Пропуск этого этапа — главная причина некачественной гравировки.
Калибровка лазерного модуля (фокусировка)
Используйте штатный калибровочный инструмент (шаблон) или линейку. Цель — выставить точное расстояние между соплом лазерной головки и поверхностью материала. Для гравировки это обычно несколько миллиметров. Неправильный фокус приводит к размытому изображению и снижению мощности.
Калибровка рабочего поля и концевых выключателей
Включите станок. В ПО xTool Creative Space выполните процедуру автоматической калибровки или ручного позиционирования. Головка должна проехать по всем углам рабочего поля, упереться в концевики и определить «ноль». Убедитесь, что область гравировки на экране соответствует физическому размеру стола.
Типичные проблемы при сборке и их решение
Даже при аккуратной сборке могут возникнуть сложности. Вот самые распространенные из них.
| Проблема | Вероятная причина | Решение |
|---|---|---|
| Станок не включается или не соединяется с ПО | Неподключенный кабель питания блока управления, плохой USB-контакт. | Проверить все соединения, использовать качественный USB-кабель, попробовать другой порт ПК. |
| Движение по осям рывками, с пропусками шагов | Перетянутые или, наоборот, слишком слабо натянутые ремни привода. | Отрегулировать натяжение ремней согласно инструкции. |
| Лазер гравирует не в том месте, где указано в программе | Не выполнена калибровка рабочего поля, сбиты настройки «домашней» позиции. | Повторить процедуру калибровки в xTool Creative Space. |
| Неравномерная глубина гравировки или резки | Неровная рабочая поверхность, неправильная фокусировка лазера. | Установить станок на ровный стол, повторно выполнить фокусировку лазерной головки. |
Чек-лист перед первым запуском
Перед тем как начать первую гравировку, пройдитесь по этому списку:
- Все винты рамы затянуты (но не сорваны).
- Ремни привода правильно натянуты.
- Все кабели подключены в нужные разъемы и зафиксированы.
- Лазерный модуль надежно закреплен и сфокусирован.
- Станок стоит на ровной, устойчивой поверхности.
- В зоне работы нет легковоспламеняющихся предметов.
- Установлено и запущено ПО xTool Creative Space.
- Выполнена калибровка рабочего поля и концевых выключателей.
- Надеты защитные очки.
- Рядом есть средства пожаротушения (огнетушитель, емкость с водой).
Часто задаваемые вопросы (FAQ)
Что входит в комплект поставки xTool D1 Pro?
Стандартный комплект включает раму для сборки, лазерный модуль (мощность зависит от версии), блок управления, кабели, набор инструментов (шестигранники), винты и гайки, защитные очки, руководство пользователя и материалы для тестовой гравировки.
Нужно ли проводить калибровку лазера после сборки?
Да, калибровка лазерного модуля (фокусировка) и калибровка рабочего поля являются обязательными этапами после сборки. Без этого точность гравировки и резки будет низкой.
Какое ПО используется для управления xTool D1 Pro?
Основное программное обеспечение — xTool Creative Space. Оно бесплатно, совместимо с Windows, macOS и позволяет создавать проекты, управлять параметрами лазера и отправлять задания на станок.
Какие самые частые ошибки при сборке?
Основные ошибки: неправильная затяжка винтов (слишком слабо или слишком сильно), перепутанные разъемы кабелей, неправильная установка и натяжение ремней привода, а также игнорирование этапа калибровки.
Что дальше?
После успешной сборки и калибровки начните с простых тестовых заданий из комплекта, чтобы понять возможности станка. Изучите настройки мощности и скорости в ПО для разных материалов. Помните о технике безопасности: никогда не оставляйте работающий лазерный гравер без присмотра и обеспечьте хорошую вентиляцию для удаления дыма.
